型號：NET8532
AD模擬量輸入功能
- 輸入量程：&plu***n;10V；
- 轉換精度：32位；
- 采樣速率：61.035Hz、244.141Hz、976.563Hz、3906.25Hz，以上采樣速率軟件可選，每通道采樣速率相同；
- 物理通道數：8通道；
- 采樣通道數：可有軟件選擇采樣通道數量，所選擇的采樣通道為從***通道開始的連續通道；
- 模擬量輸入方式：?jiǎn)味嘶虿罘帜M輸入；
- 前端每通道增益可軟件控制為1、10、100、1000倍（可定制1、2、4、8倍）
- 數據讀取方式：采集數據自動上傳或者非空、半滿、四分之一滿、自定義滿查詢方式；
- 存儲器深度：深度FIFO技術，32MB FIFO存儲器，能存儲8M個采樣點；
- 存儲器標志：非空、四分之一滿、半滿、溢出、自定義滿標志；
- 采樣時鐘源選擇：板內時鐘、板外時鐘、GPS時鐘（軟件可選）；
- 觸發模式：模擬觸發和數字觸發；
- 采集方式：內觸發連續采集、外觸發連續采集、預觸發周期采集、中間觸發周期采集、后觸發周期采集、預觸發單次采集、中間觸發單次采集、后觸發單次采集；
- 模擬觸發電平：軟件設置；
- 模擬前端每通道硬件抗混疊濾波；
- GPS多卡同步采集：用GPS模塊輸出10MHz時鐘做AD時鐘源，采集時刻和秒脈沖上升沿同步
- 每通道可接IEPE/ICP傳感器，供電電壓24V，恒流4.26mA
- 模擬輸入阻抗：10M歐姆；
- 非線性誤差（INL）：&plu***n;0.0012%FSR（FSR=20V）
- 系統測量精度：0.0015%
- 工作溫度范圍：0℃~50℃；
- 存儲溫度范圍：-40℃~85℃
- 贈送labview源代碼和VC++原代碼，提供動態鏈接庫DLL，支持操統：WINXP、WIN7、WIN8，WIN10
- DA模擬輸出功能
- 輸出量程：+5 V、+10 V、&plu***n;5 V、&plu***n;10 V，軟件可選；
- 轉換精度：12位；
- 建立時間：10μs；
- 輸出通道數：4路；
- 非線性誤差：&plu***n;1LSB（***大值）；
- 總不可調整誤差：0.1%FSR（***大值）；
- 工作溫度范圍：0℃~50℃，可定制工業溫度范圍；
- 存儲溫度范圍：-40℃~85℃；
DI數字量輸入功能
- 通道數：8路；
- 電氣標準：TTL兼容；
- 高電平輸入的***低電壓：2.0V，***大支持到5.0V；
- 低電平輸入的***高電壓：0.8V；
DO數字量輸出功能
- 通道數：8路；
- 電氣標準：TTL兼容；
- 高電平輸出的***低電壓：3.8V；
- 低電平輸出的***高電壓：0.8V；
32位計數分頻器輸入功能
- 通道數：2路；
- 電氣標準：TTL兼容；
- 高電平輸入的***低電壓：2.0V，***大支持到5.0V；
- 低電平輸入的***高電壓：0.8V；
PWM脈沖輸出功能
- 通道數：2路；
- 電氣標準：TTL兼容；
- 高電平輸出的***低電壓：3.8V；
- 低電平輸出的***高電壓：0.8V；
頻率測量輸入功能
- 通道數：2路；
- 電氣標準：TTL兼容；
- 高電平輸入的***低電壓：2.0V，***大支持到5.0V；
- 低電平輸入的***高電壓：0.8V；
以太網連接功能
- 10M/100M自適應；
- 工作模式：
服務器模式。
板卡尺寸
- 板卡尺寸：187.15mm（長）x 135.4mm（寬）x 15mm（高）；
方便設計測量?jī)x器的功能
每觸發一次自動上傳實時采集的固定采樣點數，該采樣點數可設置

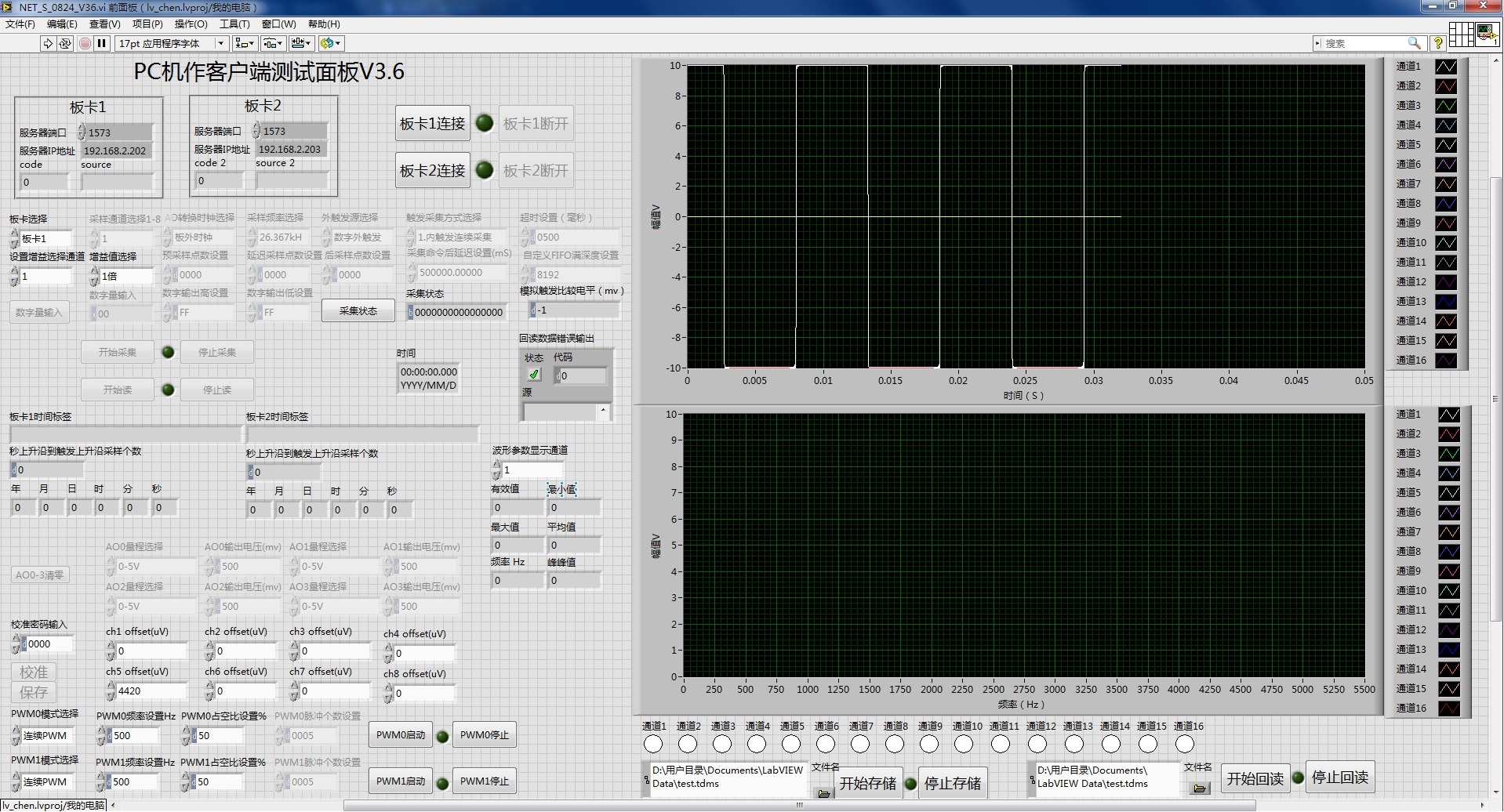

labview測試軟件界面
VC++測試軟件說明：適用于WINXP，WIN7，WIN8操作系統，同時可連接4塊卡共32通道測試同步性，測試界面如下
